Détection de réseaux

Avant toute opération de détection sur le terrain, une étape préparatoire rigoureuse est réalisée afin d’optimiser la pertinence et la précision des investigations. Cette étude préliminaire constitue un socle indispensable à la réussite de la mission.

Elle débute par la collecte et l’analyse de l’ensemble des données documentaires disponibles : plans de réseaux fournis par les exploitants, résultats des déclarations de travaux (DT) et déclarations d’intention de commencement de travaux (DICT), historiques d’intervention sur site, études antérieures, etc. Ces documents sont interprétés avec soin afin d’identifier les zones à risques, les types de réseaux potentiellement présents (eau, électricité, gaz, télécoms, assainissement…), ainsi que leur profondeur et leur mode de pose supposés.

Cette phase est complétée par une visite technique du site, durant laquelle les techniciens procèdent à un repérage visuel minutieux de tous les éléments affleurants : bouches à clé, regards, coffrets, poteaux, bornes, grillages avertisseurs, tampons, etc. Ces éléments offrent des indices précieux sur la présence et le tracé des réseaux, et permettent de croiser les données théoriques avec les observations réelles sur le terrain.

L’objectif est de définir une stratégie de détection adaptée, de cibler les zones sensibles ou complexes, et d’anticiper les éventuelles contraintes techniques (accès restreint, circulation, environnement urbain ou naturel). Cette étude en amont permet ainsi d’orienter efficacement les méthodes à employer et de garantir une détection fiable, complète et conforme aux attentes du client et aux exigences réglementaires

La détection des réseaux enterrés par méthode électromagnétique permet de localiser avec précision les canalisations et câblesavant tout chantier, limitant ainsi les risques d’endommagement. Cette méthode repose sur l’utilisation de détecteurs électromagnétiques capables d’identifier la présence et le tracé des réseaux conducteurs (électricité, gaz, télécom, etc.), qu’ils soient actifs (sous tension) ou passifs.

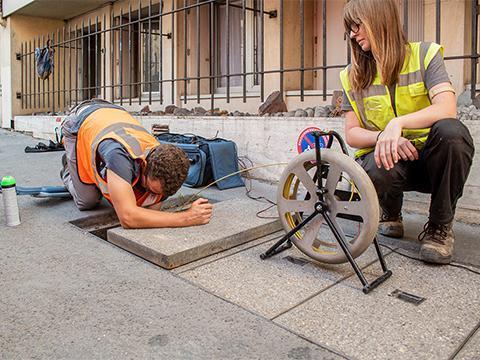

Selon la nature du réseau, la détection peut s’effectuer en mode passif, en captant les champs électromagnétiques naturellement émis, ou en mode actif, en injectant un signal spécifique pour améliorer la précision et obtenir des informations complémentaires, comme la profondeur. Pour les réseaux non conducteurs, une aiguille ou une sonde détectable est introduite dans la canalisation afin de tracer son parcours ou localiser un point précis.

Cette approche polyvalente garantit une intervention fiable, rapide et sécurisée, tout en s’adaptant à tous types de réseaux et de configurations de terrain. Elle s’inscrit dans une démarche de prévention et de conformité réglementaire, essentielle à la préparation des travaux.

La méthode par radar géophysique est une technique non destructive qui localise avec précision les réseaux et structures enterrés. Elle repose sur l’émission d’ondes électromagnétiques hyperfréquences et l’analyse de leur réflexion (principe d’échographie), permettant une cartographie détaillée des sous-sols sans travaux invasifs

Avantages Clés :

Polyvalence : Détecte tous types de réseaux (secs/humides) et matériaux (PVC, acier, béton, etc.), dès 5 cm de diamètre.

Haute résolution : Cartographie au centimètre près jusqu’à 3 m de profondeur.

Robustesse : Insensible aux perturbations urbaines (métaux, champs électromagnétiques).

Rapidité : Acquisition continue, optimisant le temps d’intervention.

Applications :

Idéale pour les récolements préalables aux travaux, cette méthode identifie réseaux, cavités ou anomalies souterraines, sous réserve d’un contraste diélectrique suffisant. Son rendement élevé et sa fiabilité en font un outil incontournable pour la prévention des risques en milieu urbain ou industriel.

Et plusieurs autres méthodes adaptées à votre chantier et à votre problématique :

• Caméra Thermique
• Méthode Acoustique
• Détection Subaquatique
• Etc

Le marquage-piquetage consiste à matérialiser au sol, à l’aide de couleurs normalisées, la position des réseaux enterrés (électricité, gaz, eau, télécommunications, etc.) avant le début des travaux. Cette opération, obligatoire selon la réglementation française, vise à sécuriser les interventions et à prévenir tout endommagement des réseaux existants. Le marquage s’effectue à partir des plans et des investigations complémentaires, en utilisant des peintures ou des piquets, et doit rester visible pendant toute la durée du chantier. Un code couleur spécifique permet d’identifier la nature de chaque réseau, garantissant ainsi la lisibilité et la sécurité des opérations.

Le géoréférencement des réseaux consiste à attribuer à chaque élément détecté des coordonnées précises dans un système de référence national (par exemple, Lambert 93). Cette opération permet l’intégration fiable des réseaux dans les Systèmes d’Information Géographique (SIG) et la production de plans réglementaires.

Méthodes et outils utilisés :

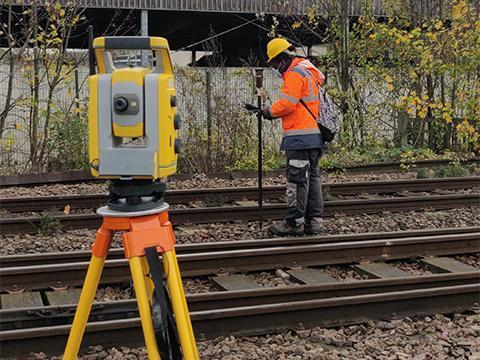

• Levé traditionnel : Utilisation de GPS différentiel ou de stations totales robotisées pour obtenir une précision centimétrique.
• Photogrammétrie : Reconstitution 3D à partir de photographies géoréférencées, adaptée aux ouvrages complexes ou difficilement accessibles.
• Scanner 3D : Acquisition de nuages de points pour la modélisation détaillée des réseaux et leur environnement.

Logiciels DAO :Pour la production et l’habillage des plans, plusieurs logiciels spécialisés sont employés :

• AutoCAD : Logiciel de référence pour la DAO, utilisé pour la création et la mise en forme des plans de réseaux.
• Covadis : Module intégré à AutoCAD, Covadis est dédié à la topographie, la voirie et les réseaux divers (VRD). Il permet de traiter les données de levés topographiques, de modéliser les réseaux (eaux pluviales, usées, gaz, électricité, télécoms), de générer des profils en long et en travers, de calculer les cubatures, et de produire des plans d’exécution conformes aux normes en vigueur.
• Pix4D, CloudCompare : Pour la gestion des nuages de points et la génération de modèles 3D.

Livrables et intégration :Les plans produits sont livrés aux formats standards (DWG, DXF, LandXML, SHP) et peuvent être intégrés dans les SIG des collectivités ou exploitants. Les métadonnées (nature, diamètre, matériau, profondeur) sont systématiquement associées aux objets cartographiés pour garantir la traçabilité et la conformité réglementaire.

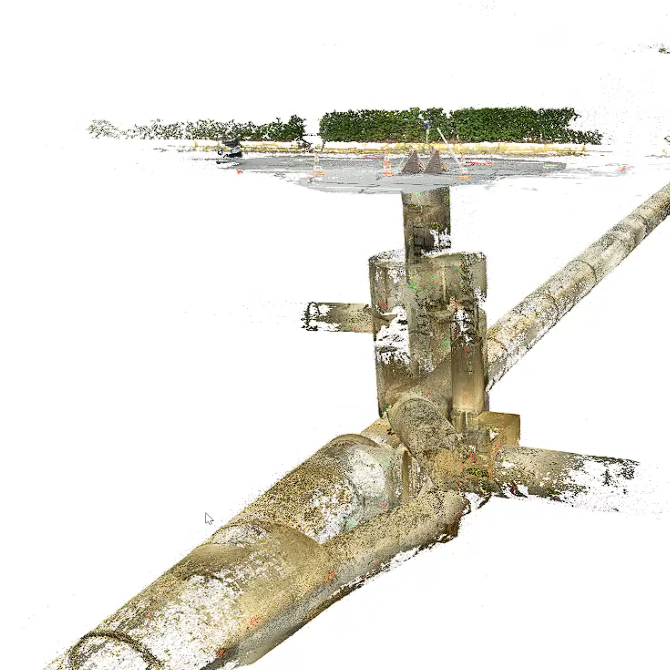

Pour localiser précisément les ouvrages profonds, plusieurs techniques complémentaires sont utilisées. La détection s’effectue soit depuis la surface grâce à des antennes géoradar (GPR) basses fréquences adaptées à la grande profondeur, soit en cheminant à l’intérieur de l’ouvrage avec une sonde traçante dont la position est repérée en surface. Le géoréférencement et la modélisation 3D des ouvrages sont réalisés depuis l’intérieur à l’aide de scanners 3D ou par photogrammétrie, permettant d’obtenir des plans et modèles numériques précis, même en profondeur. Ces méthodes assurent une localisation fiable et une représentation détaillée des réseaux enterrés complexes.
